Kako Spojiti Utičnicu: Detaljan Vodič za Sigurnu Instalaciju

Spajanje utičnice može se činiti kao složen zadatak, no uz pravu pripremu i poštivanje sigurnosnih mjera, proces je jednostavan i siguran. Ovaj vodič objasnit će korak po korak kako spojiti utičnicu u vašem domu ili radnom prostoru, omogućujući vam da sigurno obavite ovaj zadatak.

Priprema za spajanje utičnice

Prije početka instalacije, osigurajte sljedeće:

• Utičnicu: Nova utičnica odgovarajućeg tipa (standardna ili uzemljena).

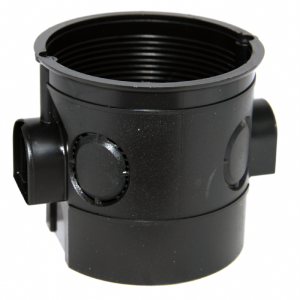

• Zidna kutija: Ako postavljate novu utičnicu, trebat će vam odgovarajuća kutija za montažu.
• Električni kabeli: Provjerite da imate odgovarajuće kablove prema standardu električne instalacije.
• Šrafciger: Ravni ili križni, ovisno o vijcima na utičnici.
• Rezač žica ili kliješta: Za skidanje izolacije s kablova.
• Multimetar: Za provjeru struje i sigurnosti spojeva.
• Izolacijska traka: Za dodatnu zaštitu spojeva i izolaciju.
• Bušilica: Ako trebate izraditi novu rupu za zidnu kutiju.

1. Isključite napajanje

Sigurnost je najvažnija. Prije bilo kakvog rada isključite struju na osiguraču koji kontrolira strujni krug na kojem ćete raditi. Pomoću multimetra provjerite da nema struje na žicama koje ćete koristiti.

Razumijevanje žica u utičnici

Standardna utičnica koristi tri osnovne žice:

1. Fazna žica (smeđa ili crna): Prenosi električnu energiju.
2. Nula žica (plava): Dovršava električni krug.
3. Zaštitna žica (žuto-zelena): Služi za uzemljenje i sigurnost.

Ako radite s jednofaznim sustavom, ove tri žice će biti dovoljne. Kod složenijih instalacija obratite pažnju na oznake na utičnici.

Koraci za spajanje utičnice

1. Priprema žica

• Pažljivo uklonite vanjsku izolaciju sa žica pomoću rezača.
• Skinite otprilike 1 cm izolacije s kraja svake žice kako biste otkrili bakar.

2. Priključivanje žica na utičnicu

Utičnica ima tri terminala:

• L (faza): Spojite smeđu ili crnu žicu.
• N (nula): Spojite plavu žicu.
• ⏚ (uzemljenje): Spojite žuto-zelenu žicu.

Provjerite upute proizvođača utičnice kako biste bili sigurni u pravilno spajanje. Koristite šrafciger za čvrsto pričvršćivanje svake žice na odgovarajući terminal.

3. Provjera spojeva

Nakon što ste spojili sve žice, provjerite da nema labavih spojeva. Slobodno povucite svaku žicu kako biste osigurali da su dobro pričvršćene.

Montaža utičnice u zid

1. Postavljanje utičnice

Pažljivo smjestite utičnicu u zidnu kutiju. Pazite da žice nisu nagnječene ili savijene na neprirodan način.

2. Pričvršćivanje poklopca

Pričvrstite poklopac utičnice pomoću šrafova i provjerite da je pravilno postavljen. Poklopac treba biti čvrsto pričvršćen, ali ne previše zategnut kako ne biste oštetili plastiku.

Testiranje utičnice

1. Uključite napajanje

Nakon što završite instalaciju, uključite osigurač kako biste napajali struju na utičnicu.

2. Provjera funkcionalnosti

Koristite multimetar ili električni uređaj kako biste provjerili radi li utičnica ispravno. Ako utičnica ne funkcionira, isključite napajanje i provjerite spojeve.

Sigurnosni savjeti

• Uvijek isključite napajanje prije rada s električnim instalacijama.
• Provjerite da su svi spojevi čvrsti i izolirani.
• Ako niste sigurni u svoje vještine, konzultirajte licenciranog električara.

Zaključak

Spajanje utičnice može biti jednostavno i sigurno ako pažljivo slijedite upute i pridržavate se sigurnosnih mjera. Kvalitetno postavljena utičnica osigurava pouzdanu i sigurnu opskrbu električnom energijom za vaše uređaje.

Uz ovaj vodič, spremni ste preuzeti kontrolu nad osnovnim električnim radovima u svom domu i znate kako spojiti utičnicu!
